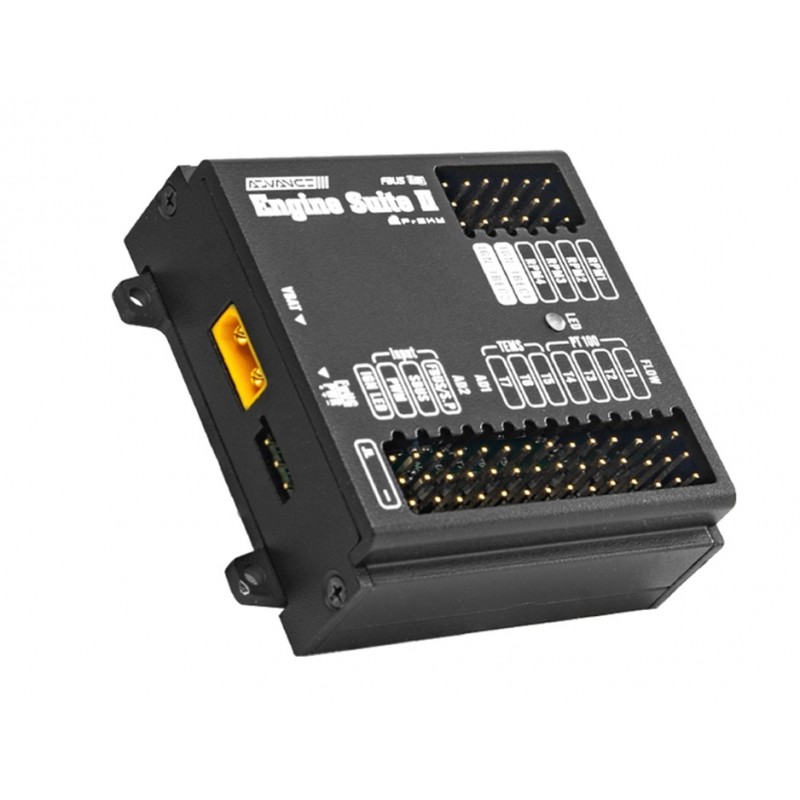

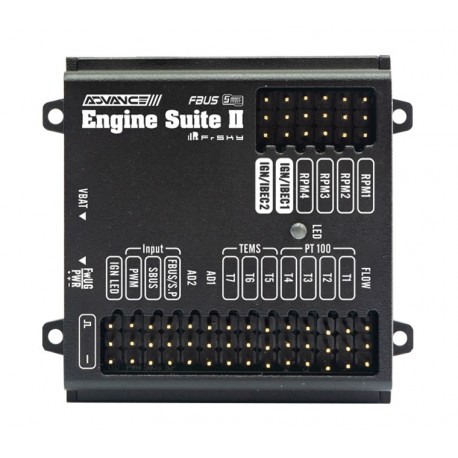

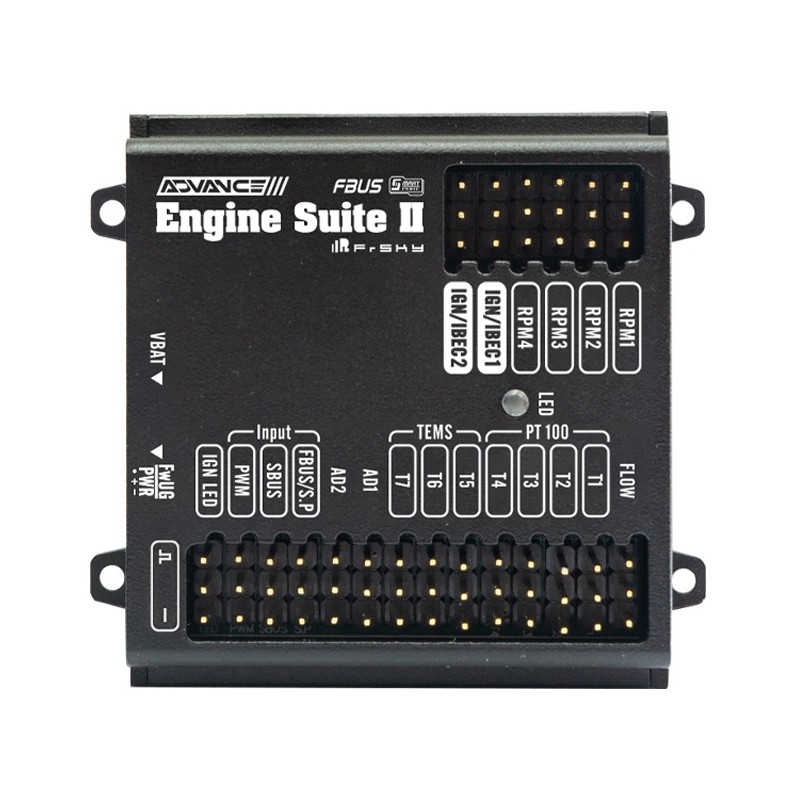

Advanced Engine Suite II (AES II) est un boîtier de gestion multifonctionnel adapté aux avions équipés de moteurs.

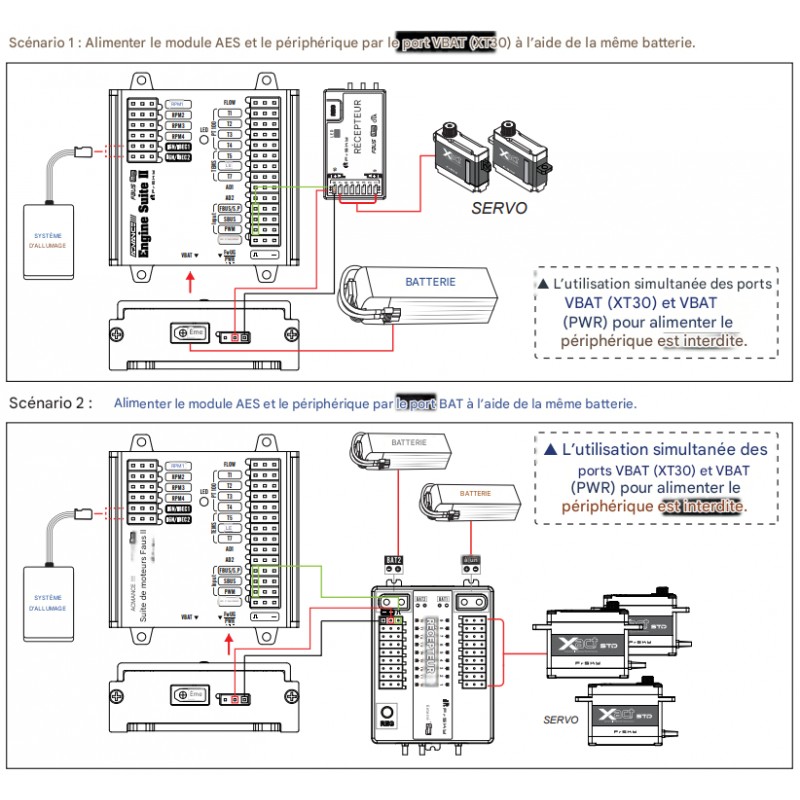

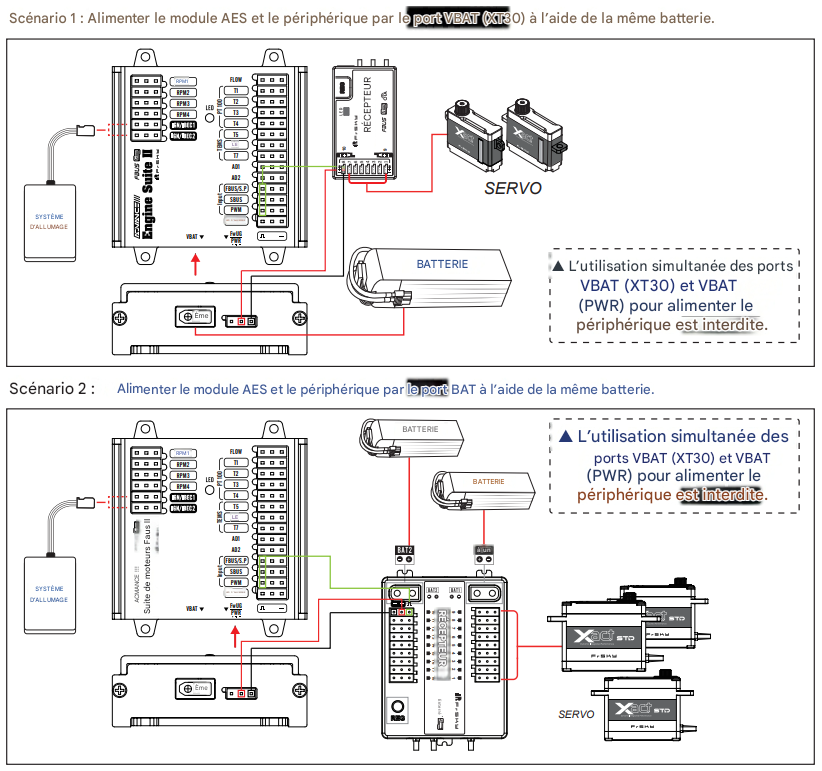

Grâce au port d'alimentation VBAT (XT30/PWR), les utilisateurs peuvent alimenter tous les appareils connectés avec une seule et même batterie, ce qui évite d'avoir à fournir une alimentation indépendante pour le boîtier d'allumage. AES a également mis en œuvre une solution de sécurité afin d'éviter les risques potentiels d'interférences entre le boîtier d'allumage et le récepteur connectés.

Le module AES est doté de nombreuses interfaces pour capteurs, dont deux paires de ports pour capteurs de régime moteur, un port pour capteur de débit et sept ports pour capteurs de température (quatre de type PT100 et trois de type TEMS). De plus, l'AES fournit deux ports AD, permettant ainsi d'utiliser différents types de dispositifs AD nécessaires à bord de l'aéronef. Par ailleurs, grâce à la fonction FBUS/S.Port du récepteur connecté, les utilisateurs peuvent suivre en temps réel les données de télémétrie sur l'émetteur et ainsi connaître l'état de fonctionnement de l'aéronef.

Les + :

Conception sans batterie d'allumage (une batterie indépendante n'est PAS nécessaire).
Capacité anti-interférences entre les pièces d'allumage et de réception
2 ports d'alimentation pour le coupe-circuit d'allumage
4 ports pour capteurs de régime
7 ports pour capteurs de température
– 4 ports pour capteurs de type PT100
– 3 ports pour capteurs de type TEMS –
2 ports pour convertisseur analogique-numérique –
1 port pour capteur de débit
(capteurs à acheter séparément. Options de capteurs : capteur de température PT100 [04100488], capteur de température TEMS [04100427], débitmètre [03040703])
Ports d'entrée de signal pour FBUS/S.Port (reconnaissance automatique), SBUS et PWM
1 Port LED IGN pour indiquer l'état de l'allumage
1 port d'alimentation pour récepteur / FwUG (port de mise à jour du firmware)
1 port d'entrée de batterie avec connecteur XT30
Capacité de configuration en temps réel (par port S de la radio ETHOS ou récepteurs compatibles FBUS)

Caractéristiques :

Dimensions : 50×46,4×18mm (L×l×H)
Poids : 53,5g
Plage de tension d'entrée de la batterie : 4,5-13V
Connecteur d'entrée de batterie : XT30
Plage de tension de sortie IGN (port d'allumage) : 4,5-13V (synchronisée avec les paramètres de tension d'entrée de VBAT).
Courant de fonctionnement : 20 mA à 5V
Niveau de tension du signal :
– Port RPM1/RPM2 : 3 V à 12V (courant consommé > 5 mA requis)
– Port RPM3/RPM4 : 0 à 3,3V (courant consommé > 5 mA requis)
– Port de débit : 3,3V
– Port AD1/AD2 : 0 à 3,3V
