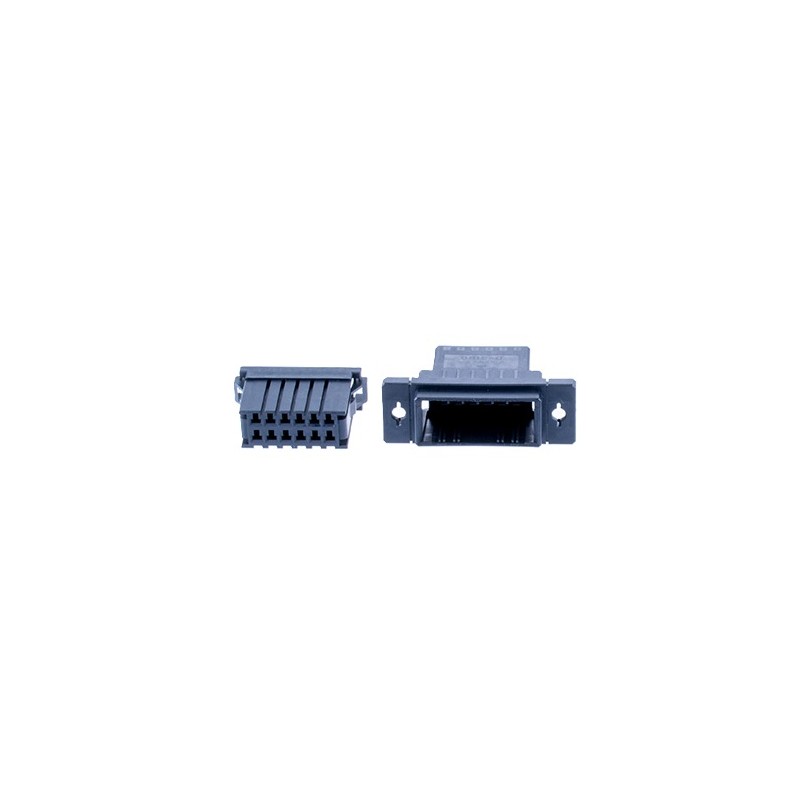

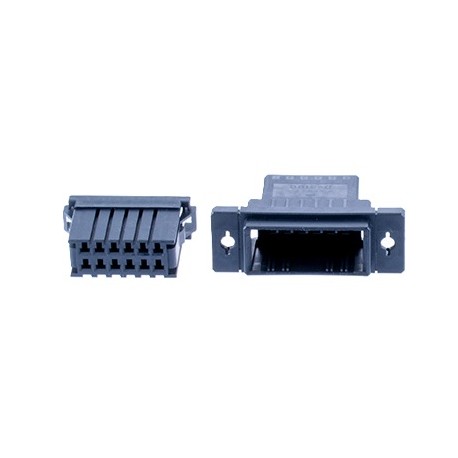

Connecteur d'aile 12 broches.

Système de connecteurs auto-sertisseurs polyvalent . Fiches et prises protégées contre l'inversion de polarité et verrouillables, par exemple pour le câblage de jusqu'à 6 servos.

Les broches peuvent être configurées à volonté; il est possible de combiner différents composants tels que des servos d'ailes, des modules d'éclairage ou des pompes à fumée.

Les fiches et les prises doivent être serties par l'utilisateur ; nous recommandons la pince à sertir de notre gamme de produits (voir l'onglet Accessoires). Des solutions complètes et prêtes à l'emploi sont également disponibles sur demande.

Description et exemples de la variante :

• Version à 2 broches, par exemple pour les câbles de connexion de batterie

• Version à 3 broches, par exemple pour un servo d'aile

• Version à 5 broches, par exemple pour un servomoteur de surface et un éclairage.

• Version à 6 broches, par exemple pour deux servomoteurs de surface

• Version à 10 broches, par exemple pour deux ou trois servos et l'éclairage.

• Version à 12 broches, par exemple pour quatre servos ou trois servos et un éclairage.

• Version à 16 broches, par exemple pour cinq servomoteurs

• Version à 20 broches, par exemple pour six servomoteurs et l'éclairage.

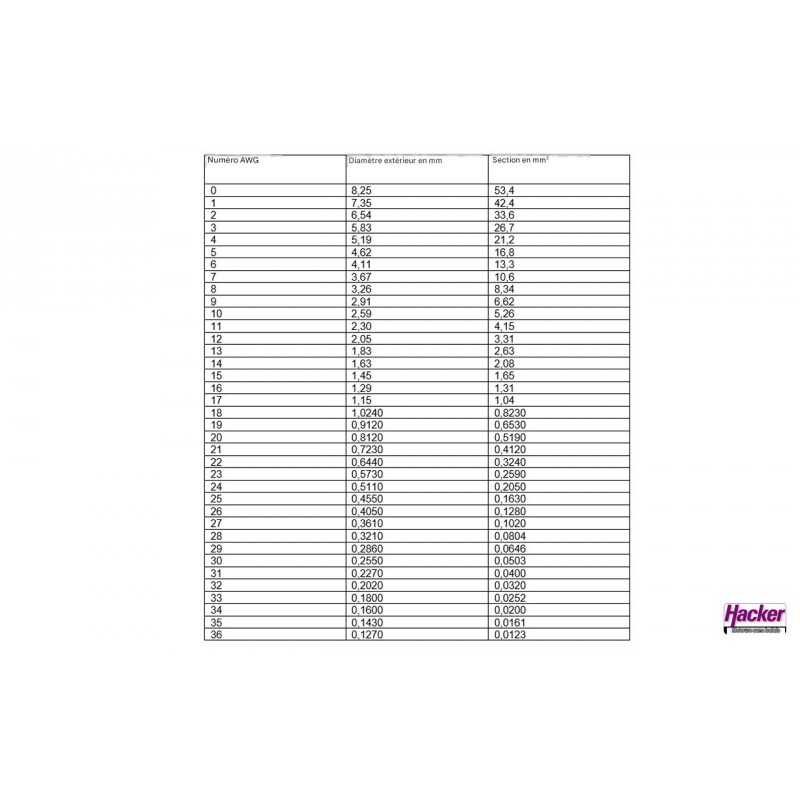

Les boîtiers de prise et de fiche sont fournis avec des broches de contact pour câbles de 0,2 mm² à 0,5 mm².

CONTENU DU SET :

1 boîtier de fiche, 1 boîtier de prise, broches de contact pour les boîtiers de fiche et de prise selon la variante de brochage.

A acquérir séparément :

PINCE A SERTIR POWERBOX / PINCE A SERTIR A2 PRO / PINCE A SERTIR PICHLER ...

Vidéo :
